АРТЕФАКТ WI/Fiesta слика Бел пиксел

СИСТЕМ: 1.5T Signa Twin Excite II (верзија на софтвер 11.0M4)

ПРОБЛЕМ/СИМПТО

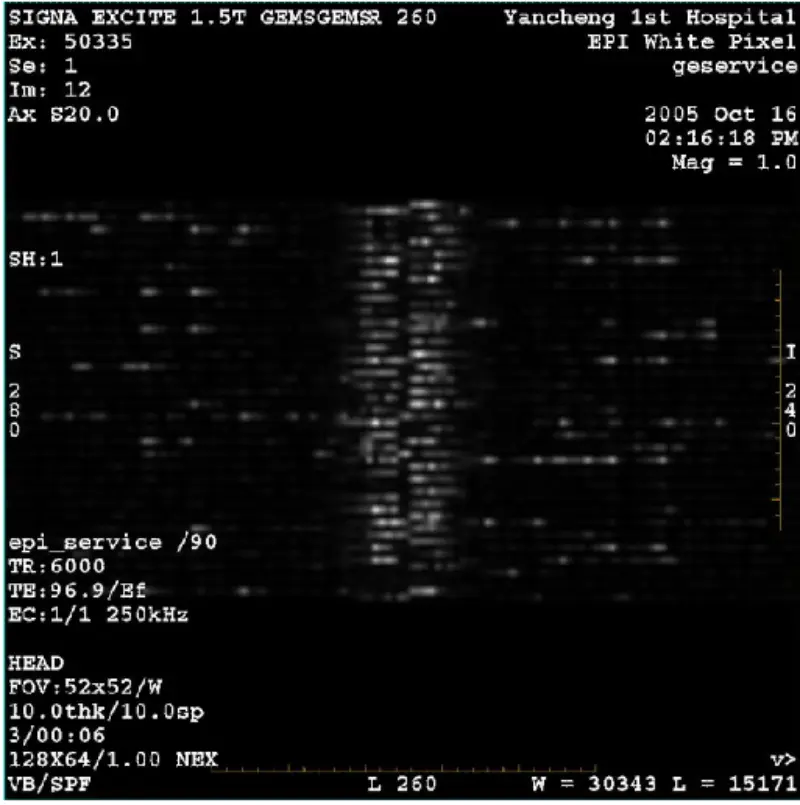

DWI (режим на зумирање и цел режим) и фиеста (режим на зумирање и целосен режим) слика со видливи мрежест или сомотски артефакт, без разлика кога се користи калем на телото или намотка на главата, друга рутинска слика изгледа нормална

ИСТОРИЈА ЗА РЕШАВАЊЕ НА ПРОБЛЕМИ/СОВЕТ

1. Супер однесување Шим проверка, резултатот е сите помине.

2. Отстранете го мостот на пациентот, не се најде монета и друг метал.

3. Направете ја калибрацијата на графиди сите термини зелени.

4. Стартувај Зум и цела BACC.

5. Стартувај Zoom и цела EPT. Резултатот е дека белиот пиксел тешко и други ставки поминуваат

вклучувајќи ја главата и телото. Вредноста на фазното раздвојување B0 е во спец.

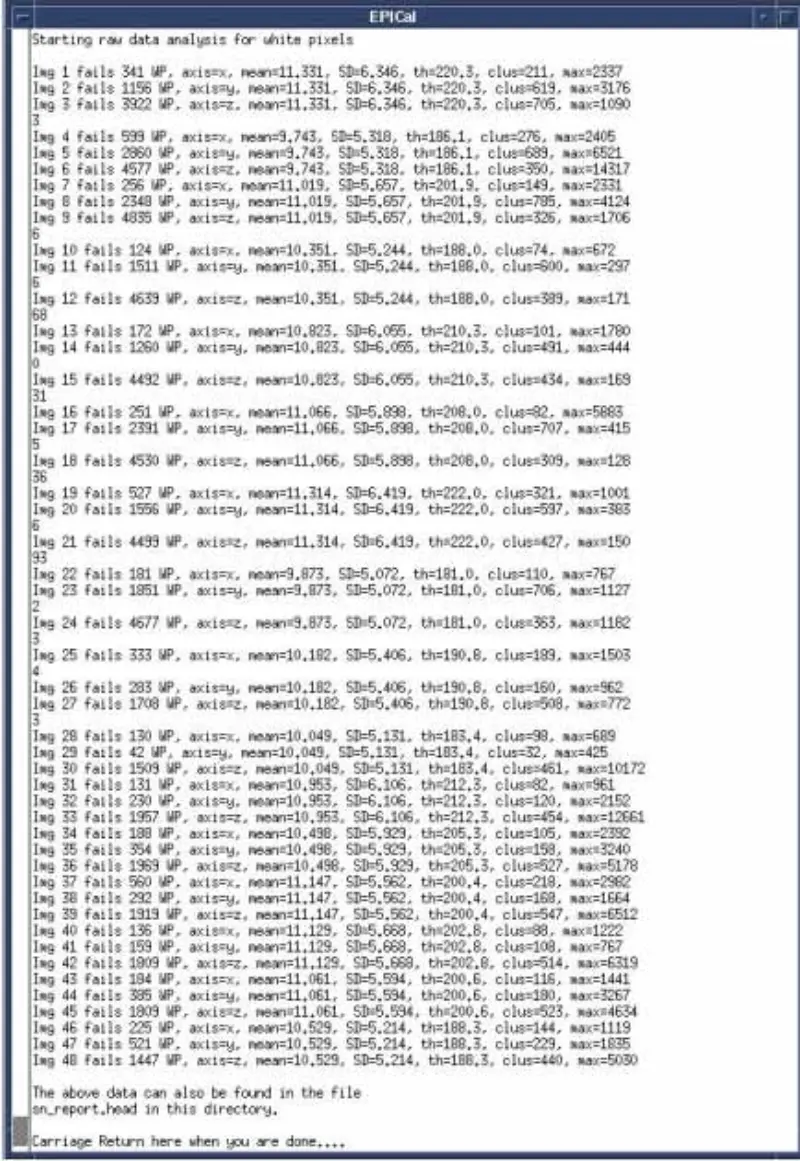

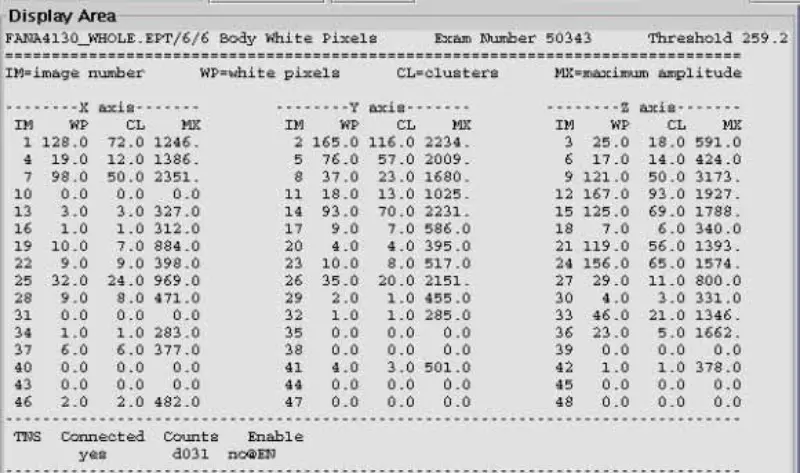

6. Извршете го тестот за бели пиксели, сите не успеаја.

7. Стартувај SPT all pass. Поминуваат особено сите тестови за стабилност на градиент.

8. Емулирајте и проверете ги ставките од околината околу магнетот, вклучувајќи вентилатор, звучник, инјектор, ладна глава и така натаму.

9. Оневозможи сензор за температура, SRI, PAC и табела, сè уште е проблемот.

10. Исклучете го кабелот за прием кај системскиот кабинет I/F (Тело J2 и глава J5 ), додајте терминатор од 50 оми и блок DC на конекторот на системскиот кабинет. Скенирање на главата и телото со бел пиксели EPT. резултатот е помине. Потврдете дека проблемот не е во кабинетот на системот. Поврзете се повторно. Примајте кабел во системскиот кабинет I/F

11. Исклучете ги X,Y и Z Gradient Drive Fiber Optics на GP плочката, EPT бел пиксел скенирање на главата и телото. резултатот е помине. Тоа покажува дека белиот пиксел е индуциран од градиент. Види дека белиот пиксел не е присутен само на една оска. Потоа заменете ја SGA PS, GP плочата, но сепак проблемот. Повторно поврзете ги оптички влакна со градиент погон X,Y,Z.

12. Оневозможете го DD/TR на SSM. Исклучете го DD кабелот на ѕидот на пенкалото (J72, J73, J74, J75, J75), скенирањето на главата и телото на бел пиксел EPT. резултатот е дека главата и телото не успеаја. Намотката на телото не е откачена, така што серпентина на телото апсорбира сигнал. Затоа главата и телото не успеаја. За да го проверите нашиот одбиток, поврзете го продолжениот кабел со серпентина и поставете ја намотката надвор од отворот за магнет, скенирајте ја главата со бел пиксел. Како факт, резултатот е неуспешен на главата. Повторно поврзете само еден од DD кабелот на Pen Wall, EPT бел пиксел за скенирање на главата и телото. Резултатот е дека сè не успеа. Потврдете дека DD-плочката и сплитер-плочката не се причината.

13. Поврзете ги DD каблите на Pen Wall. Исклучете го Body and Head T/R Bias BNC кабелот при SSM.EPT скенирање на главата и телото на белиот пиксели. Резултатот е дека сè не успеа. Повторно поврзете ги каблите за пристрасност на телото и главата отстранети. Исклучете го излезниот кабел за главата и телото на SRFDII.EPT скенирање со бели пиксели. Резултатот е дека сè не успеа. Потврден тој проблем не во SRFDII AMP и SSM.

14. Исклучете ги каблите I и Q кај Hybrid. Извршете скенирање на бели пиксели на главата EPT. Резултатот не успеа. Осомничен хибрид. Заменете го хибридот. Но сепак проблемот.

15. Отстранете го предниот капак на магнетот. Проверете го кабелот за заземјување на штитната RF и кабелот за сензор за температура. Кабелот е во ред.

16. Отстранете ја Body RF серпентина од TRM. Извршете ја главата EPT скенирање со бели пиксели, резултатот не успеа.

17. Отстранете го RF штитот од TRM. Извршете скенирање на бели пиксели EPT со надворешен RF штит. Резултатот не успеа. Заменете го штитот за RF и извршете EPT скенирање на бели пиксели. Проблем сè уште.

КОРЕНСКА ПРИЧИНА/РЕШЕНИЕ

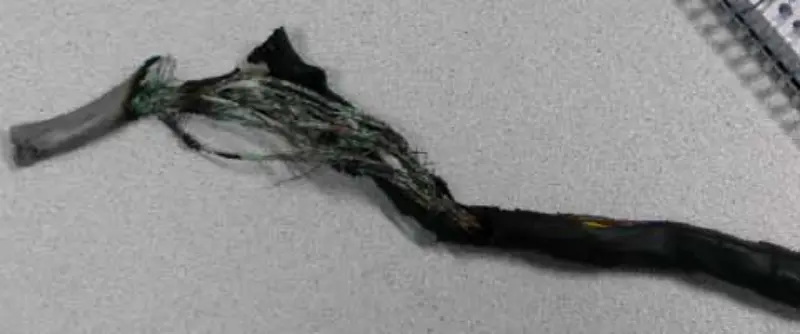

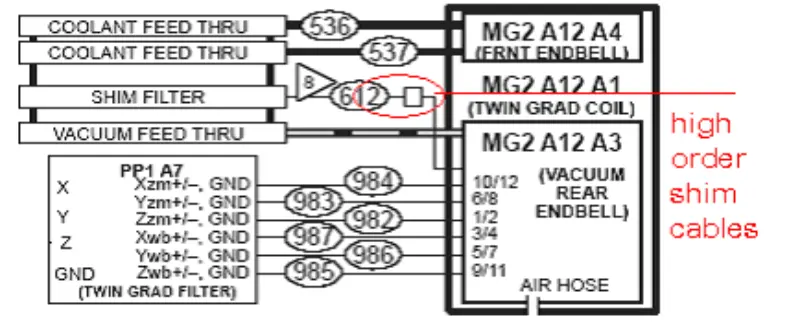

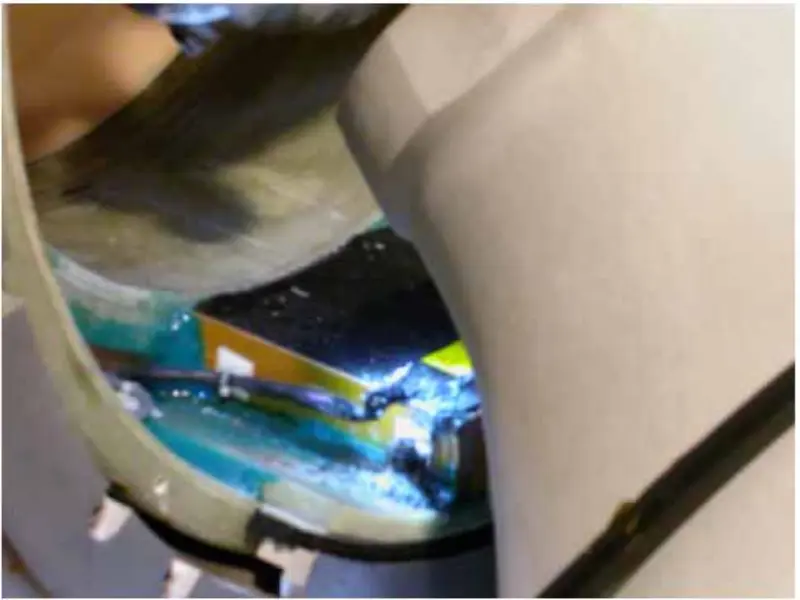

Од горенаведените активности и анализи, заклучуваме дека проблемот треба да биде предизвикан од градиентна намотка. Така, го отстрануваме предниот и задниот капак на магнетот, ги проверуваме и затегнуваме завртките поврзани со намотката за градиент. Откако ќе го извадиме задниот капак на магнетот, откриваме дека кабелот за шилеста од висок ред е изгорен во црн.

Бидејќи нема опција за шим од висок редослед на оваа страница, го пресековме кабелот за шим од висок ред. Ние ги олупиме каблите одделно и го врзуваме секој од каблите користејќи изолирана леплива лента. Вратете сè, извршете EPT скенирање со бели пиксели. Сите поминуваат. По оваа локална поправка, системот е во ред. Нема бел пиксел како порано на сликата DWI и Fiesta.

Каблите од висок ред мора да се оштетат фабрички. Оштетените кабли се споиле и формирале многу најмали кругови. Кога се изврши DWI скенирање, кругот предизвика многу повеќе топлина од кое било друго скенирање. Така каблите гореа од ден на ден и влијаат на DWI скенирањето. Всушност, со текот на денот, ефектот станува се поостри.
