GE Mega Switch MRI за инсталација, тестирање и поддршка по продажбата на SV 1.5T

Почитуван клиент, кога го добивате овој производГЕ 5337137-8, ГЕ 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  ве молиме погледнете ги цртежите за правилно поврзување.

Како главен модул за дистрибуција и контрола на сигналот, Mega Switch се одликува со интеграција со повеќе порти, обработка на сигнал со висок пропусен опсег и модуларен дизајн. Поддржува паралелно работење на каналите со двојна намотка на Port A/B, овозможувајќи функции како што се прилагодување на пристрасноста на MC, префрлување MUX сигнал и пренос на RF сигнал. Статусот на системот се следи во реално време преку LED индикатори и SRI комуникација.

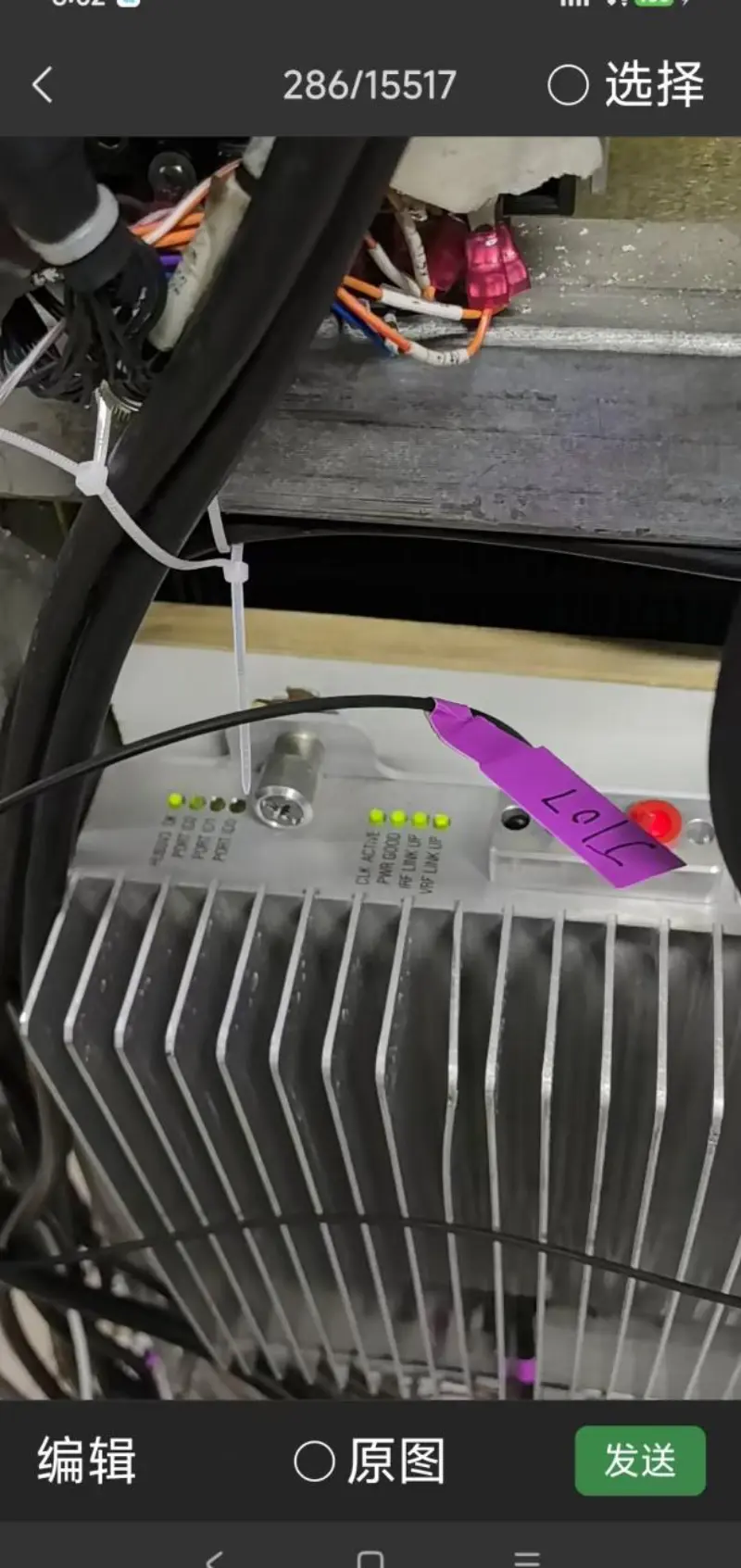

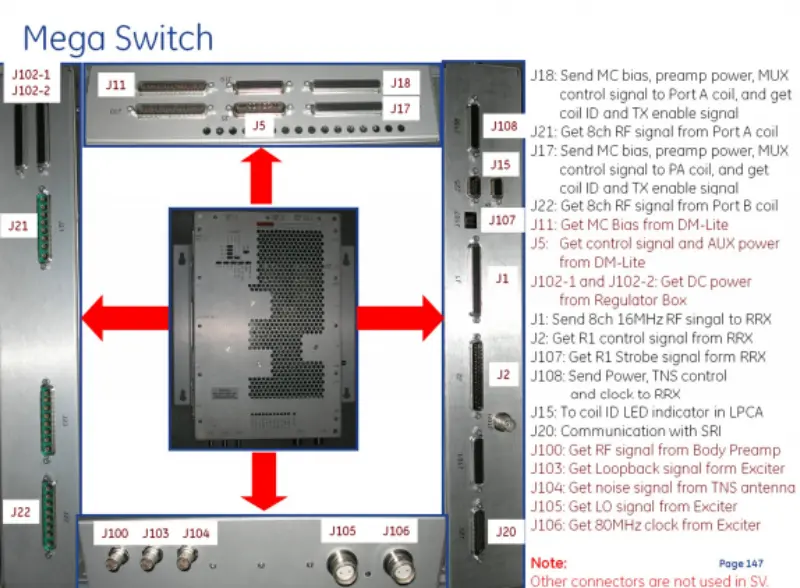

Интерфејсите на Mega Switch се категоризираат во четири функционални групи:

1.Интерфејси на порта на серпентина

2.Port A (J18, J21): Испраќа MC пристрасност, моќност на предзасилувач и MUX контролни сигнали до серпентина; прима ID на калем, сигнал за овозможување TX и 8-канален RF сигнал.

Порта B (J17, J22): Ги извршува истите функции како и пристаништето A за намотката на Порт B 1 页.

3. Надворешни интерфејси на модули

4.DM-Lite интеракција (J11, J5): Враќа пристрасност на MC, контролни сигнали и AUX моќ

1. Напојување (J102-1, J102-2): Добива еднонасочна струја од регулаторната кутија

5.RRX комуникациски интерфејси

6. Пренос на сигнал (J1): Испраќа 8-канални RF сигнали од 16 MHz до RRX

Контролни сигнали (J2, J107): прима R1 контролни и R1 Strobe сигнали од RRX

Моќ и контрола (J108): Пренесува напојување, контрола на TNS и сигнали на часовникот до RRX

7. Мониторинг на статус и интерфејси за комуникација

8.LED индикација (J15): Се поврзува со LED индикатори за ID на калем во LPCA

SRI Communication (J20): Овозможува размена на податоци со влезови за надворешни сигнали на SRI (J100, J103-J106): примајте RF сигнали од Body Preamp, сигнали за повратна врска од Exciter, сигнали за бучава од TNS антена, LO сигнали и такт од 80 MHz од Exciter

J18: Испратете MC пристрасност, моќност на предзасилувач и MUX контролен сигнал до серпентина А и добијте ID на серпентина и сигнал за овозможување TX.

J21: Добијте 8-канален RF сигнал од серпентина А.

J17: Испратете MC пристрасност, моќност на предзасилувач и MUX контролен сигнал до серпентина на Порт Б и добијте ID на серпентина и сигнал за овозможување TX.

J22: Добијте 8-канален RF сигнал од серпентина порта B.

J11: Земете MC Bias од DM - Lite.

J5: Добијте контролен сигнал и AUX напојување од DM - Lite.

J102 - 1 и J102 - 2: Добијте еднонасочна струја од регулаторната кутија.

J1: Испратете 8 - канал RF сигнал од 16 MHz до RRX.

J2: Земете R1 контролен сигнал од RRX.

J107: Земете R1 Strobe сигнал од RRX.

J108: Испратете напојување, TNS контрола и часовник до RRX.

J15: Навивам ID LED индикатор во LPCA.

J20: Комуникација со SRI.

J100: Добијте RF сигнал од Body Preamp.

J103: Добијте Loopback сигнал од Exciter.

J104: Добијте сигнал за бучава од TNS антената.

J105: Земете LO сигнал од Exciter.J106: Добијте такт од 80 MHz од Exciter.

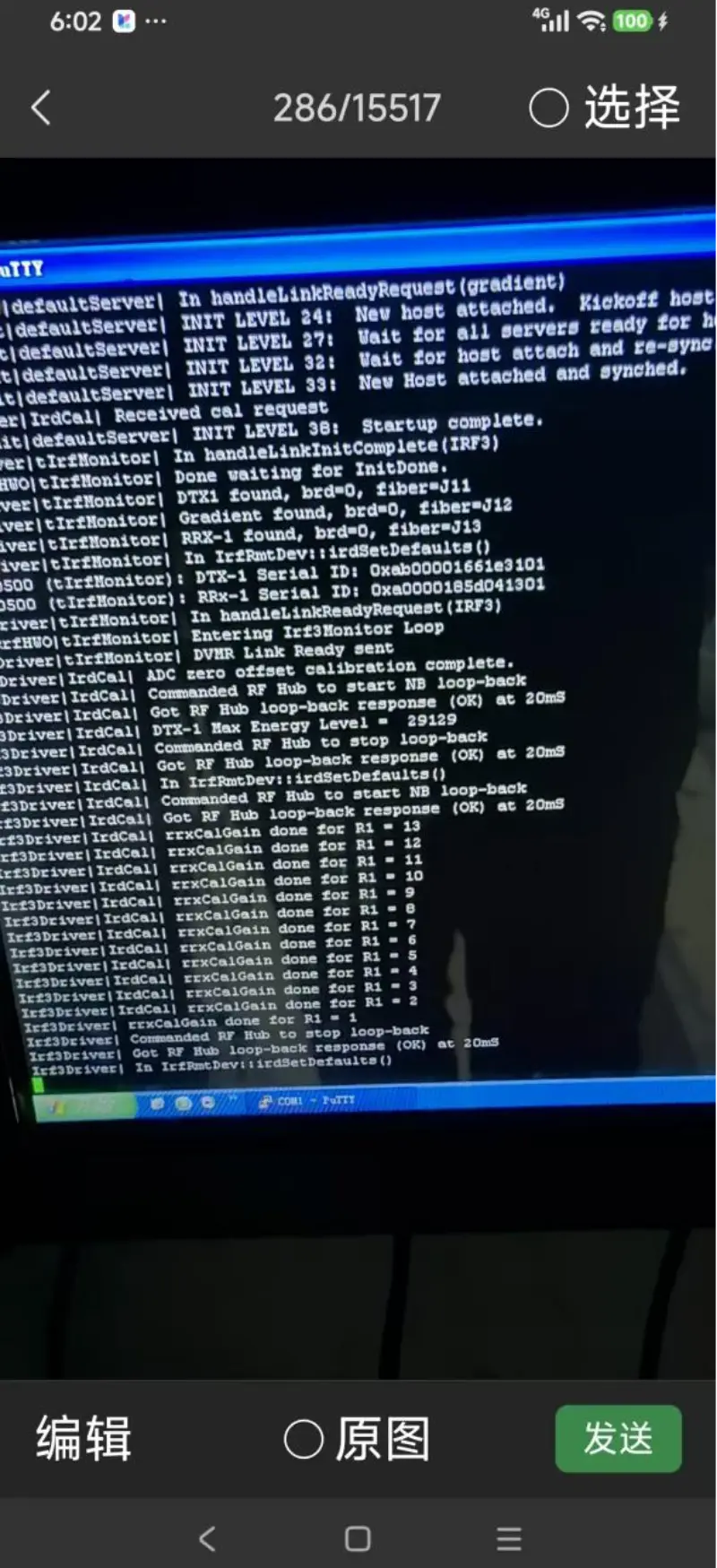

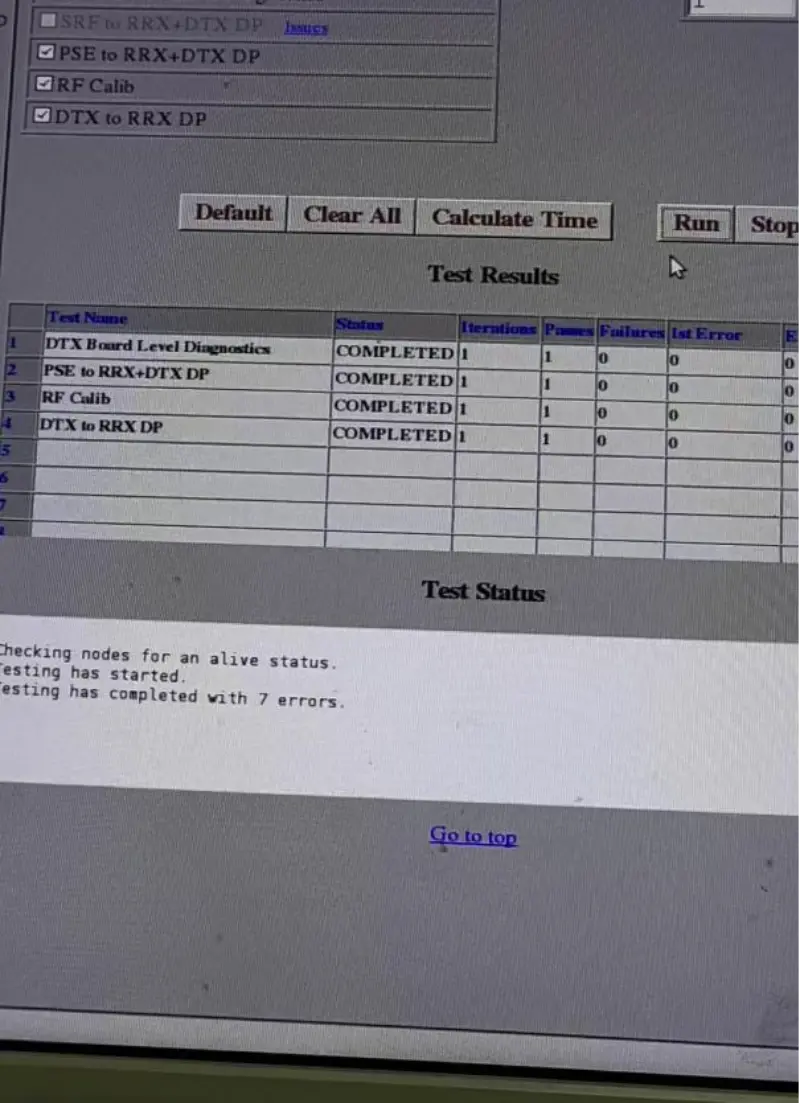

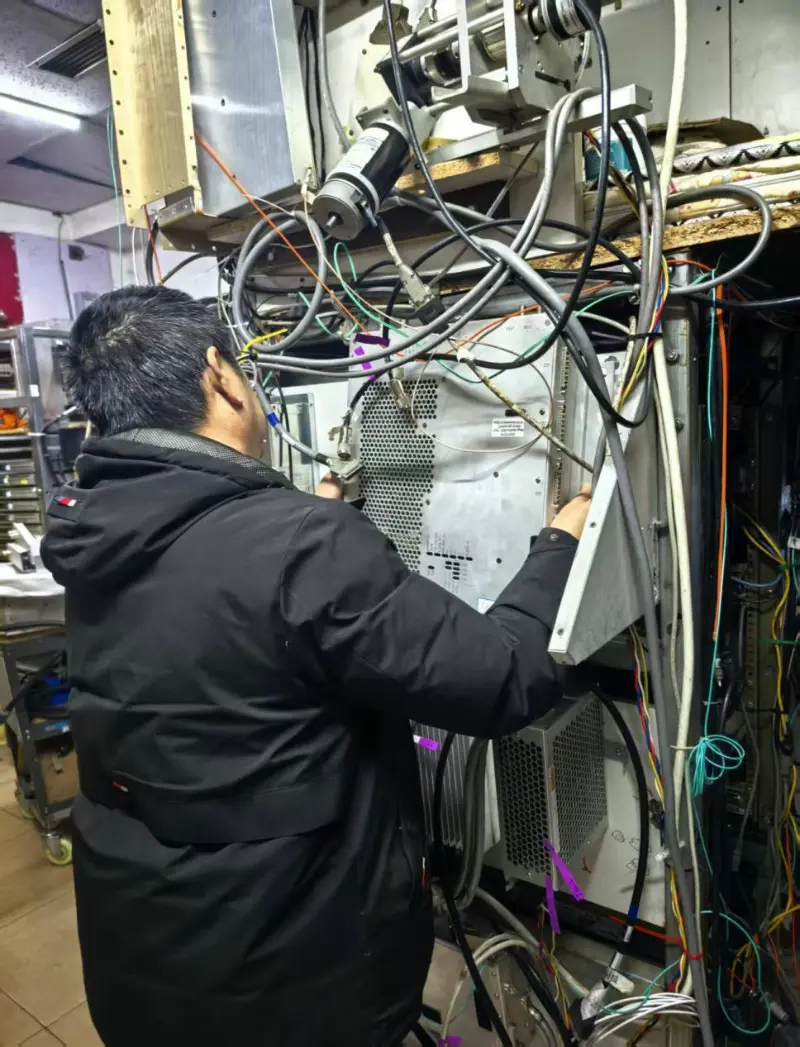

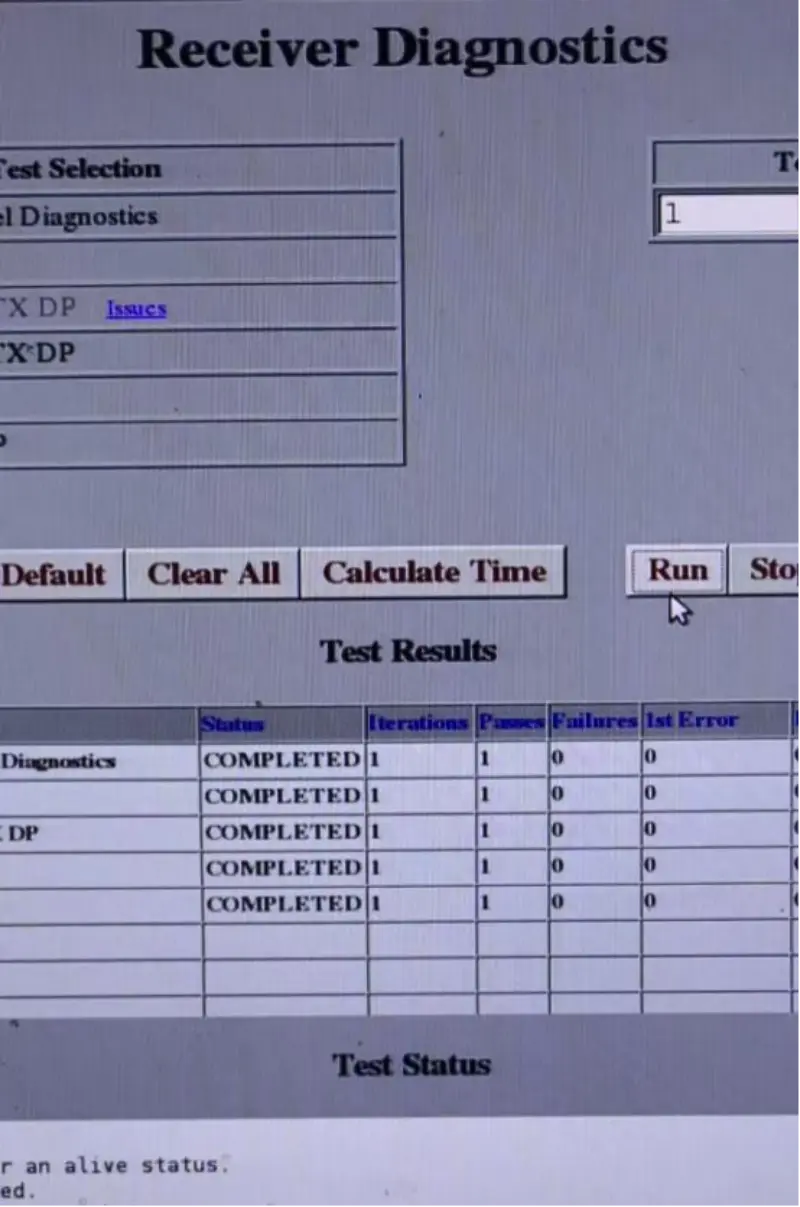

Нудиме сервисно тестирање на фабричко ниво, осигурувајќи дека секоја машина е подложена на ригорозна проверка од 99,9% пред испораката, следејќи ги фабричките процедури за тестирање на GE, вклучувајќи тестирање на перформансите на преносот на сигналот, тестирање на перформансите за прием на сигнал, дијагностика на ниво на плоча, тестирање на перформансите на RF и тестирање на комуникациската врска. Накратко, сè е направено за да се обезбеди задоволство на клиентите и да се обезбеди висококвалитетна услуга.
