Артефакт FSE и GRE

СИСТЕМ: MR 0,35T Овации

Болница: Општа болница на нафтено поле во Дакинг

ПРОБЛЕМ/СИМПТОМ

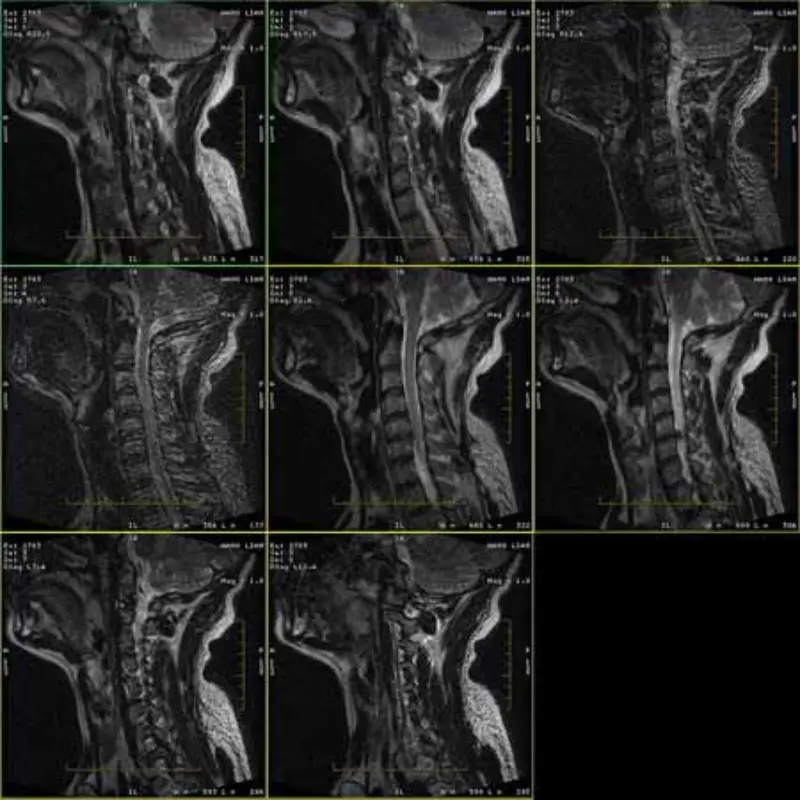

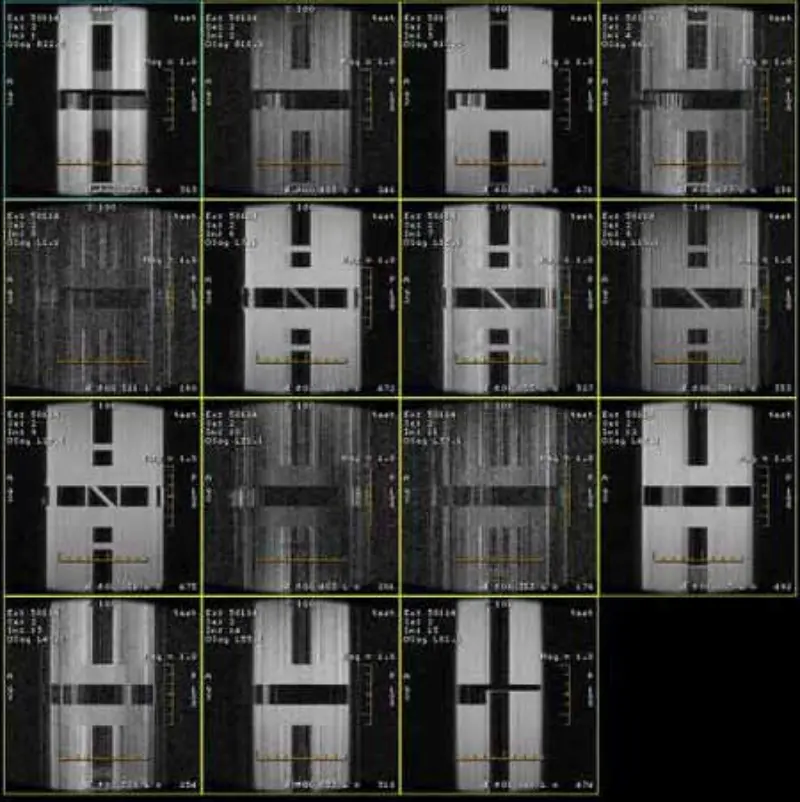

Сликите на протоколите FRFSE и GRE имаат дух, а понекогаш и слики со низок SNR се појавуваат во една серија. Но, сликите од протоколот SE се нормални.

Ве молиме погледнете прикачете слики.

ИСТОРИЈА ЗА РЕШАВАЊЕ НА ПРОБЛЕМИ/СОВЕТ

1. Овие артефакти се појавуваат само на сликата на протоколите FRFSE и GRE, но протоколот SE

сликите никогаш не се појавуваат. Направете Брза проверка на Head SPT, главата SNR е маргинална (околу 8,2).

2. Ја проверив вратата на RF, моќноста на осветлувањето, напојувањето на TCU, напојувањето со PAC и дисплејот со магнети, се е во ред.

3. Ги сменивме градиентните засилувачи, филтрите на SRU и каблите, артефактот сè уште се појавува во истите протоколи.   Страна 3 од 3

4. Тестирајте подолу делови на друг сајт, се е во ред. градиентот PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS и Head серпентина

5. Проверете ги својствата на DD диодата, DD каблите и HV, сето тоа е нормално.

6. Оневозможете го излезот на RF сигналот на UCERD, артефактот исчезна.

7. Заменете ги ресиверот и примате кабли и заобиколете го MA, проблемот сè уште е таму.

8. Расклопете го Body серпентина, ставете го надвор од магнетот, поврзете ги сите кабли и скенирајте повторно, артефактите сè уште постојат.

9. Проверуваме напојување и заземјување и откривме дека приклучокот за заземјување на ПП (Соба за магнет) е многу лабав. Го затегнуваме и скенираме повторно, главата SNR е подобрена

(Глава SNR: 8,9)

КОРЕНСКА ПРИЧИНА/РЕШЕНИЕ

Конечно откриваме дека некој поврзува 1 жица од 1 од 3 жици под напон на опремата за МР

снабдување надвор од Одделот за МР без дозвола. Откако ќе ја извадите жицата и повторно ќе скенирате, системот се нормализира и SNR на главата е 9,3.

Значи, квалитетот на напојувањето ќе влијае на квалитетот на сликата.
