Снимање проблеми за 8-канален кардичен калем низок SNR

ПРОБЛЕМ/СИМПТОМ

Кога користите скенирање на срцеви серпентина со 8 канали, SNR сликата не е добра. Најдете сигнал многу низок кога користите рачно скенирање.

КОРЕНСКА ПРИЧИНА/РЕШЕНИЕ

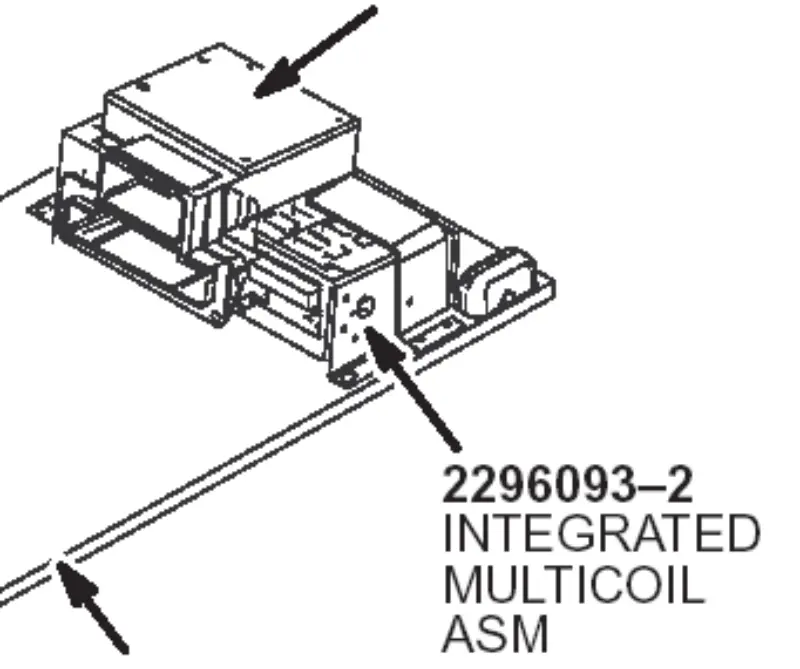

Лоша е вградената мултисерпентина ASM матична плоча. (динатрон, IC: HC105)

ИСТОРИЈА ЗА РЕШАВАЊЕ НА ПРОБЛЕМИ/СОВЕТ

1. Користете 8-канален тест за работа на срцеви серпентина SNR, сите канали не успеваат.

2. Користете MCRT алатки за проверка на 8-канален SNR, премин на сите канали. Тогаш мора да има проблем серпентина.

3. Нарачајте нов калем, но проблемот е ист. Сликата исто така ниска SNR.

4. Проверете ја моќноста на погонот на модулот и целиот канал на STIF и IRF I/O плоча. На

8 канали се во ред.

5. Заменете го интегрираниот повеќекалем ASM сликата на 8-канална срцева нормална.

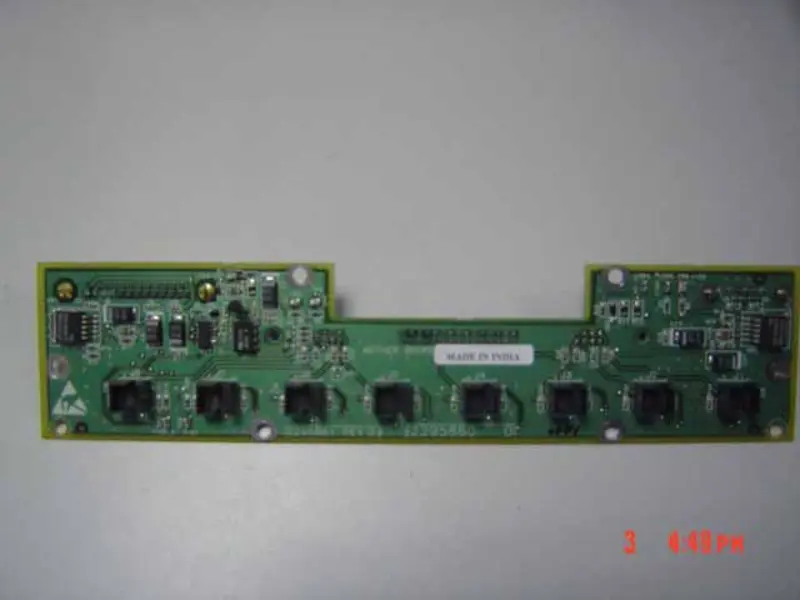

6. Проверете ја матичната плоча, најдете HCT04(6反向器) и динатрон лош.

Учење:

Кога ќе го дефинираме местото на откажување со 8 канали е на страната на серпентина ако користиме алатки MCRT, подобро е да го провериме 8-каналниот на друга локација.
